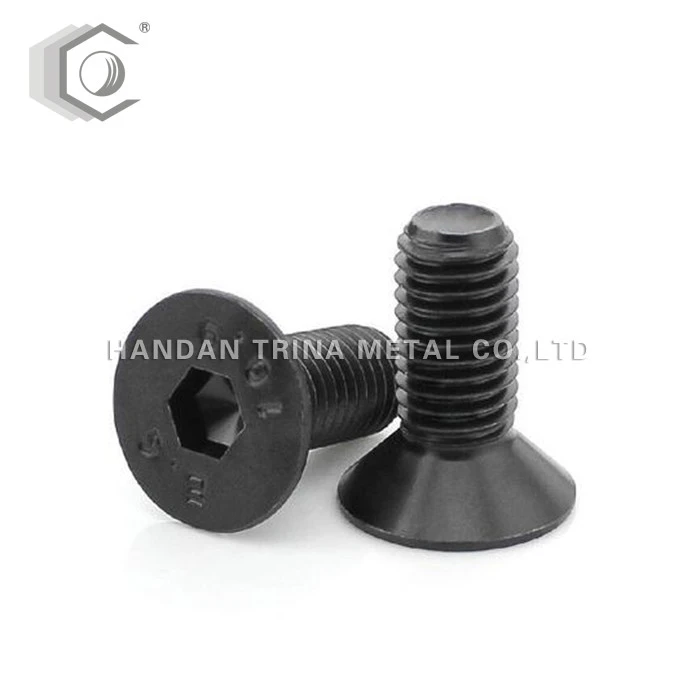

הברגים הזוויתיים הפנימיים המוזנחים נקראים גם ברגים מנופלים וברגי מכונה שטוחים. הם סוג של חלקי בנייה. הראש הוא חרוט של 90 מעלות, הדומה לבורג עץ נפוץ. בראש יש חריץ להידוק כלים, כגון גופן, צלב, משושה, קווינקונקס, מחומש וכו '.
גודל: M3-M24
משטח ： Zp / BLACK
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
דס | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
השפעה:
על פני חור ההרכבה על פיסת החיבור, מחובר שקע עגול חרוטי של 90 מעלות, וראש בורג המכונה השטוח נמצא בשקע העגול ונשמר עם משטח פיסת החיבור. ברגי מכונה שטוחים משמשים גם במקרים מסוימים עם ברגי מכונה שטוחים עם ראש עגול. סוג זה של בורג יפה יותר ומשמש במקומות בהם המשטח יכול לאפשר בליטה קטנה. ברגים ממלאים את התפקיד של חיבור שני עצמים או יותר והם הכרח חיוני בחיי היומיום או בייצור תעשייתי.
הוראות:
ברגי הראש הטבועים משמשים בעיקר לאחר ההתקנה, לא ניתן להעלות את פני החלקים, ולחלקים המהודקים יש שני עוביים, מה שמכונה עבה, מה שאומר שעובי החלק המהודק גדול מהעובי של ראש הבורג הנטוי לאחר הידוק הבורג, יש עדיין חלק מחוט הבורג שאינו נכנס לחור הברגה. במקרה זה, בהחלט ניתן להדק את הבורג הנטוי. בדרך כלל ישנו מצב אחר, כלומר עובי החלקים המהודקים הוא פחות מגובה ראש הבורג המוטבע, המקובל בחלקי מתכת בציוד מכני, כגון חיבור ציר השלדה, הדלת והתיבה; הפח של הציוד חיבור כיסוי וציוד וכו '. בגלל עוביו הקטן של החלק, הבורג דרך החור של חלק הפיליון המהודק הוא חור חרוטי לחלוטין. במקרה זה, כאשר הבורג הנטוי מהודק, ראש הבורג אינו משטח חרוטי כדי לדחוס את החלק ממתכת, אבל החלק התחתון של ראש הבורג וראש חור הברגה נלחצים. למרות שהבורג מרגיש שהבורג מהודק, חלק הפח מתקע במקום להידחק. במקרה זה, למרות שהבורג מרגיש שהבורג מהודק, מתכת גיליון פיסת הזהב אכן לא מהודקת. זהו מצב נפוץ מאוד.
